JACK 6.3 mm

CARACTERISTICAS GENERLES A TODOS LOS CONECTORES JACK6.3 mm

Resistencia de contacto: 50 MΩ
Resistencia de aislamiento: 100 MΩ a 500 VDC
Rigidez dieléctrica: 250 VAC - 1 minuto
Resistencia calor de Soldadura: 260 ºC±5ºC±3 segundos
Vida: 5.000 ciclos (25 x minuto)
Contactos fijos: Latón estañado
Contacto flexible: Bronce estañado
Material Aislante: PBT 15% FV - UL94 -V0
Material Pin central: Latón estañado
JACK 6.3 MACHO
15086 JACK 6.3 MACHO MONO PLASTICO

15086 JACK 6.3 MACHO MONO PLASTICO15086 JACK 6.3 MACHO MONO PLASTICO

15088 JACK 6.3 MACHO ESTEREO PLASTICO

15088 JACK 6.3 MACHO ESTEREO PLASTICO15088 JACK 6.3 MACHO ESTEREO PLASTICO

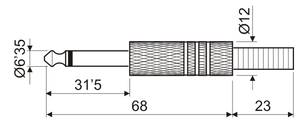

JACK 6.3 MACHO MONO METAL

JACK 6.3 MACHO MONO METALJACK 6.3 MACHO MONO METAL

JACK 6.3 MACHO ESTEREO METAL

JACK 6.3 MACHO ESTEREO METALJACK 6.3 MACHO ESTEREO METAL

JACK 6.3
15090 JACK 6.3 HEMBRA MONO AEREA PLASTICO

15090 JACK 6.3 HEMBRA MONO AEREA PLASTICO 15090 JACK 6.3 HEMBRA MONO AEREA PLASTICO

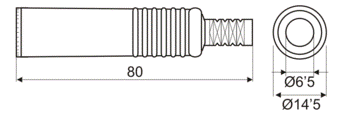

15092 JACK 6.3 HEMBRA ESTEREO AEREA PLASTICO

15092 JACK 6.3 HEMBRA ESTEREO AEREA PLASTICO15092 JACK 6.3 HEMBRA ESTEREO AEREA PLASTICO

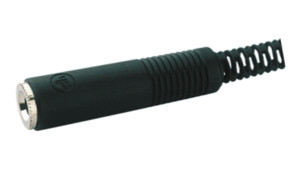

JACK 6.3 HEMBRA MONO AEREA METAL

JACK 6.3 HEMBRA MONO AEREA METALJACK 6.3 HEMBRA MONO AEREA METAL

JACK 6.3 HEMBRA ESTEREO AEREA METAL

JACK 6.3 HEMBRA ESTEREO AEREA METALJACK 6.3 HEMBRA ESTEREO AEREA METAL

JACK 6.3 HEMBRA CHASIS
Conectores JACK 6.3 SIN AISLAR CHASIS

Conectores JACK 6.3 SIN AISLAR CHASISConectores JACK 6.3 SIN AISLAR CHASIS

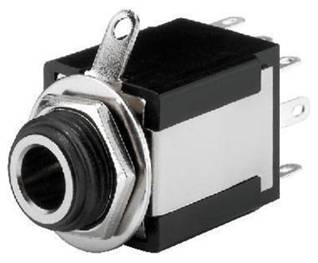

Conectores JACK 6.3 AISLADAS CHASIS

Conectores JACK 6.3 AISLADAS CHASISConectores JACK 6.3 AISLADAS CHASIS

MODELO

TIPO

CONTACTOS

FIJACION

AISLADO

T-635S

MONO

1

9 MM

NO

T-635SI

MONO

1

12 MM

SI

T636

STEREO



9 MM

NO

T-636I

STEREO



12 MM

SI

T637S

STEREO

2

9 MM

NO

T-637SI

STEREO

2

12 MM

SI

T-638JS

STEREO

2

9 MM

NO

T-638JSI

STEREO

2

12 MM

SI



Conectores JACK 6.3 SIN AISLAR CHASIS

T-210  T-210

T-211T-211

T-213J T-213J

T-214JT-214J

MODELO

TIPO

CONTACTOS

FIJACION

AISLADO

T-210

MONO



9 MM

NO

T-211

MONO



9 MM

NO

T-213J

STEREO



9 MM

NO

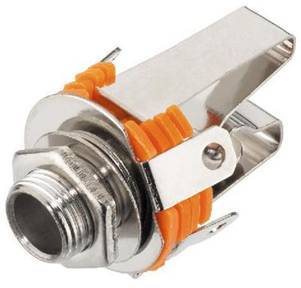

T-214J

STEREO

2

9 MM

NO

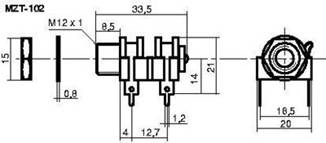

MZT-110Conector JACK 6.3 MONO CHASIS

MZT-110 Conector JACK 6.3 MONO CHASISMZT-110 Conector JACK 6.3 MONO CHASIS

Toma jack hembra chasis mono 6,3 mm Ø 2 contacto de corte

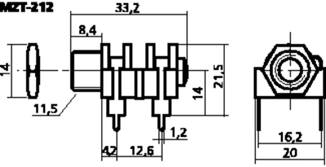

MZT-112 Conector JACK 6.3 MONO CHASIS

MZT-112 Conector JACK 6.3 MONO CHASISMZT-112 Conector JACK 6.3 MONO CHASIS

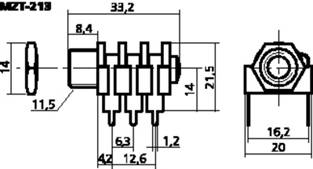

MZT-213 Conector JACK 6.3 ESTEREO CHASIS

MZT-213 Conector JACK 6.3 ESTEREO CHASISMZT-213 Conector JACK 6.3 ESTEREO CHASIS

Toma jack hembra chasis mono 6,3 mm Ø 2 contacto de corte

6.3 CHASIS

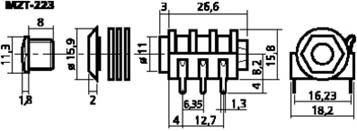

MZT-223

MZT-223MZT-223

Conectores Jack 6,35 hembra chasis estéreo. 3 contactos de corte.

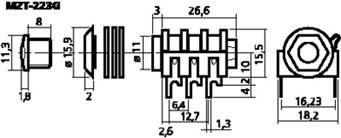

MZT-223G

MZT-223GMZT-223G

Conectores Jack 6,35 hembra chasis estéreo. 3 contactos dorados de corte.

NCJ-5FIS

NCJ-5FISNCJ-5FIS

Toma Combo chasis mono

Toma Jack 6,35 hembra mono y XLR hembra 3 polos
Potencia 125 V˜/7,5 VA

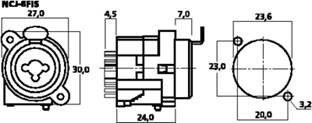

NCJ-6FIS

NCJ-6FISNCJ-6FIS



Toma Combo chasis estéreo

Toma Jack 6,35 hembra estéreo y XLR hembra 3 polos
Potencia 125 V˜/7,5 VA
NJ-3FP6CBAG

NJ-3FP6CBAG

Conectores Jack 6,35 chasis, estéreo NEUTRIK, Estándar modelos D- NJ-3FP6C = plateado NJ-3FP6CBAG = negro
